Новостийные программы на современном телевидении являются "визитной карточкой" каждого телеканала и непосредственно определяют его популярность. Новостийные и информационные передачи выходят в прямом эфире несколько раз в день, при этом очень важна оперативность подготовки и выдачи материалов. Время на подготовку новостийного блока крайне ограничено и телеведущий просто не в состоянии заучить достаточно сложный текст, насыщенный разнообразной информацией. Без телесуфлера (телевизионного подсказчика) реализовать прямой эфир в таких условиях практически невозможно.

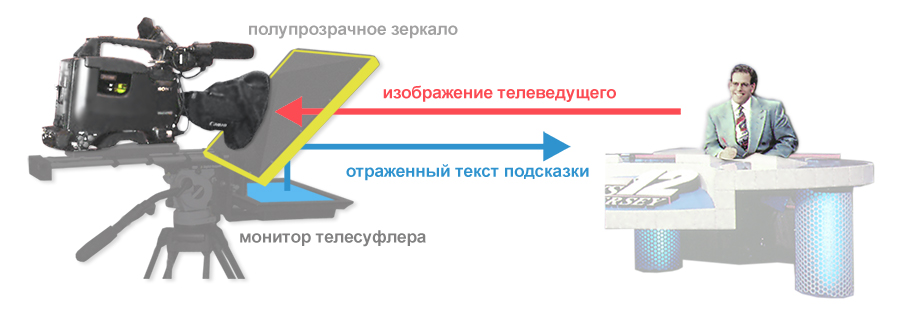

Принцип работы накамерного телесуфлера достаточно прост. Между объективом видеокамеры и телеведущим под углом 45 градусов устанавливается полупрозрачное зеркало со специальным напылением. Зеркало с одной стороны пропускает изображение ведущего в сторону объектива видеокамеры, а с другой - отражает текст подсказки от монитора под зеркалом в сторону телеведущего. Таким образом, ведущий видит на зеркале перед объективом только свой текст, а камера "видит" только телеведущего.

Большинство накамерных телесуфлеров имеют простую конструкцию: несущая платформа (крепится к штативной головке), подвижная камерная площадка, зеркало и монитор с креплением. Но есть определенные сложности, связанные с большими габаритами и значительным весом самого телесуфлера (иногда в несколько раз большим, чем вес видеокамеры). Дело в том, что широко используемые в студиях штативные головки имеют невысокую грузоподъемность (7-15 кг), что может быть недосаточно для установки тяжелого телесуфлера. И самое важное - суфлер с установленной видеокамерой должен обеспечивать механическую балансировку: при наклоне вперед-назад вся конструкция остается в состоянии равновесия и не опрокидыватся в сторону наклона. Функция компенсации опрокидывающей силы* является обязательной для всех профессиональных штативов и без нее невозможно обеспечить эффективное, быстрое и точное позиционирование видеокамеры.
*Компенсация опрокидывающей силы (контрбаланс) у известных брендов: Vinten Perfect Balance,   Sachtler counterbalance,   Manfrotto Counterbalance System

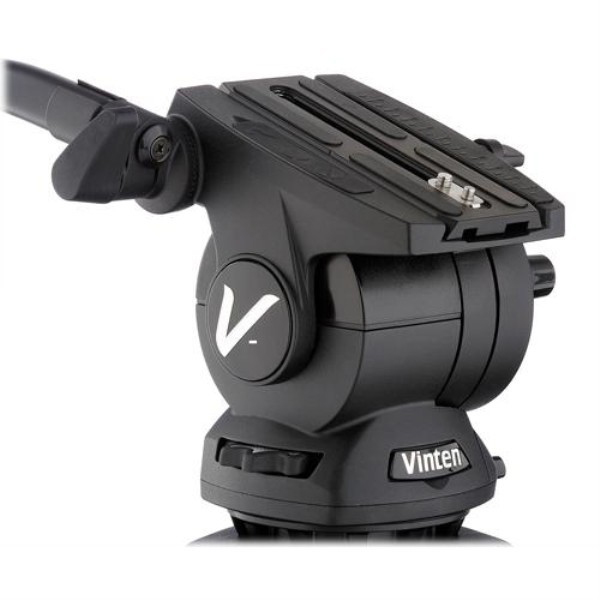

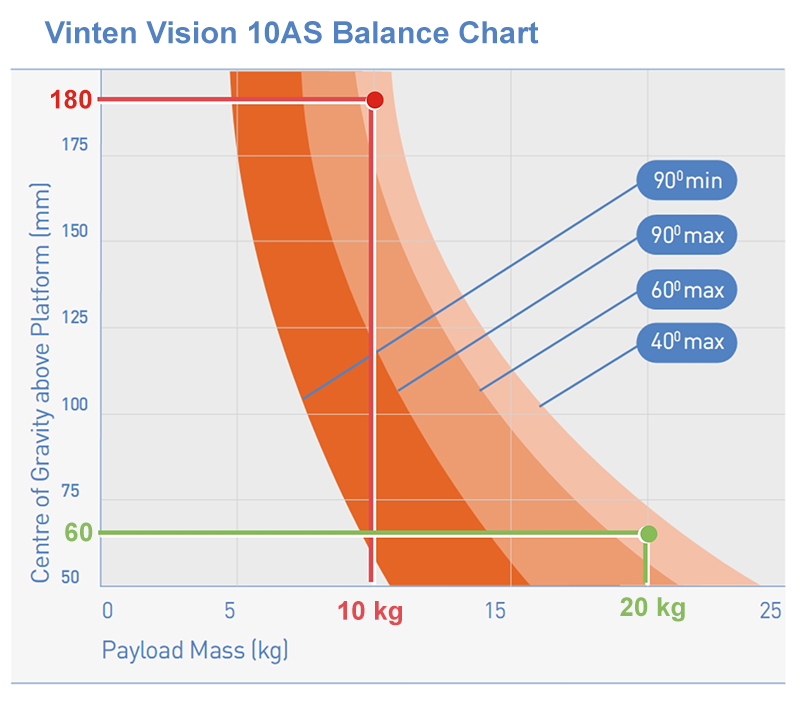

Рассмотрим грузоподъемность и компенсацию опрокидывающей силы штативной головки с телесуфлерами разных конструкций на примере панорамной головки Vinten Vision 10AS (нагрузочная способность 6,5-17кг). По диаграмме видно, что грузоподъемность Payload Mass (и компенсация опрокидывающего момента) зависит от угла наклона и от высоты центра тяжести над крепежной платформой Centre of Gravity above Platform. Угол наклона камеры с телесуфлером обычно не превышает 40 градусов, следовательно, нагрузочная способность напрямую зависит от высоты центра тяжести всей конструкции (телесуфлер + видеокамера). Увеличение высоты центра тяжести с 60мм (зеленая линия) до 180мм (красная линия) приводит к уменьшению нагрузочной способности на 10 килограмм! Принимая во внимание важность высоты центра тяжести, все накамерные телесуфлеры можно условно разделить на 2 типа:

диаграмма грузоподъемности Vinten Vision 10AS

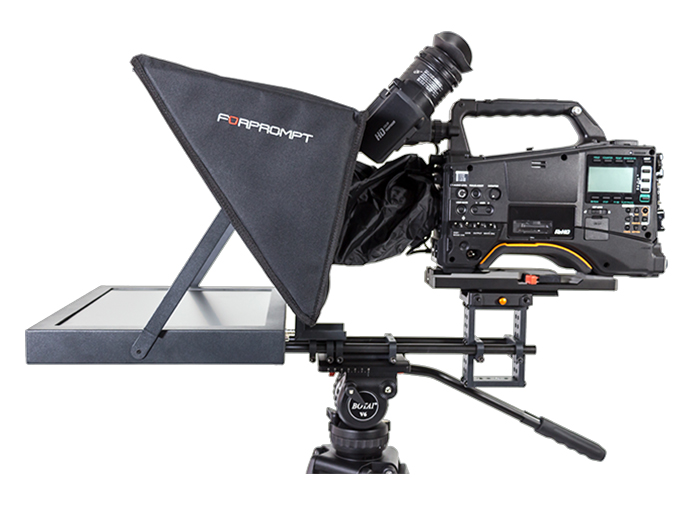

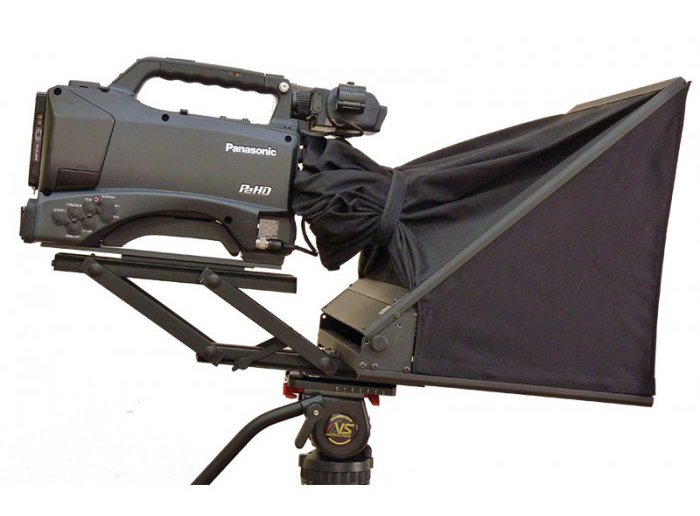

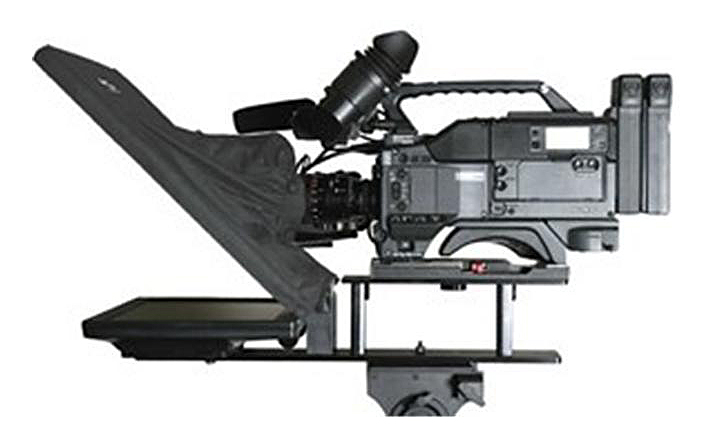

Накамерные телесуфлеры с высоким центром тяжести

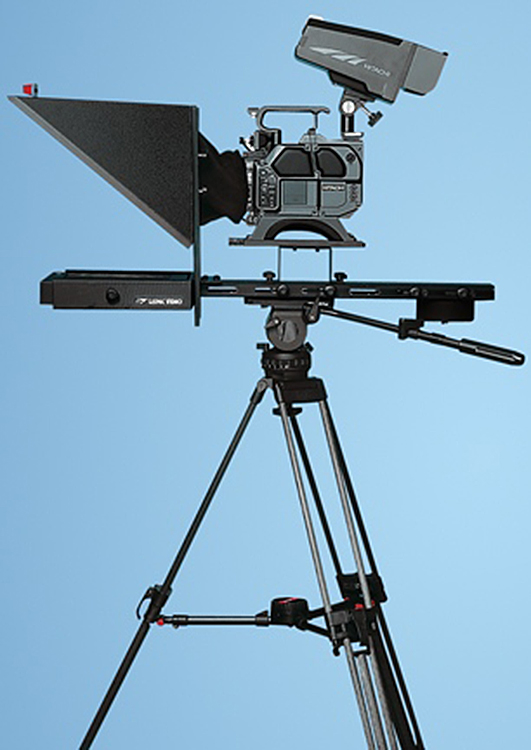

Максимально простая и дешевая конструкция: на штатив устанавливается несущая планка, к которой крепятся монитор, зеркало и кронштейн с платформой для видеокамеры. Никакие оперативные регулировки (монитора, зеркала, видеокамеры) не предусмотрены, установка камер разных размеров производится путем перевинчивания кронштейнов в разные точки крепления.

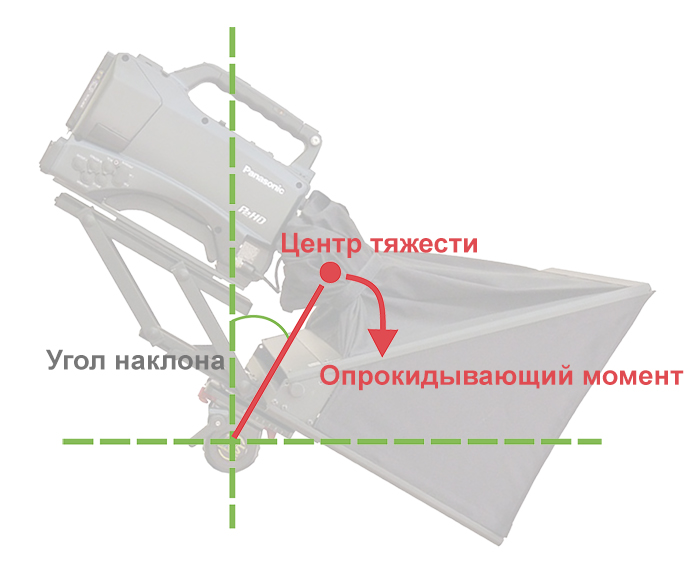

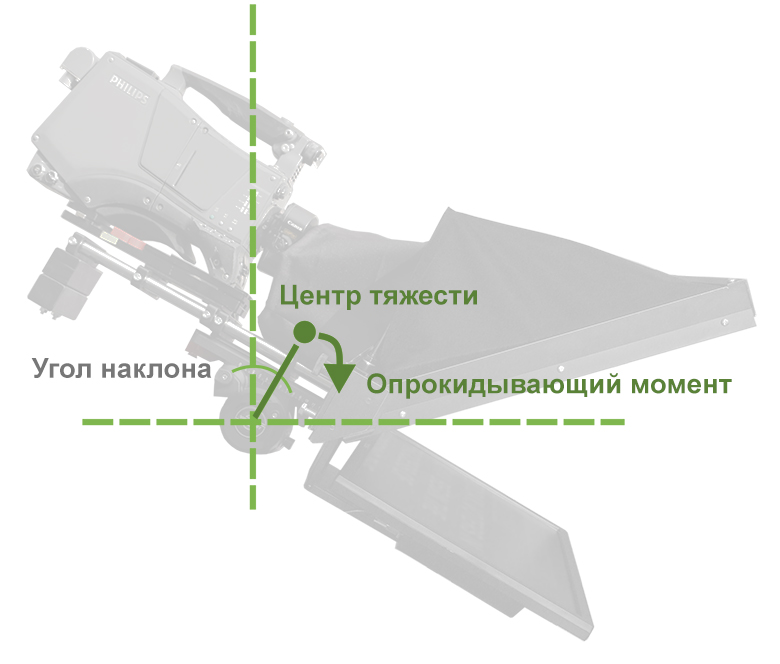

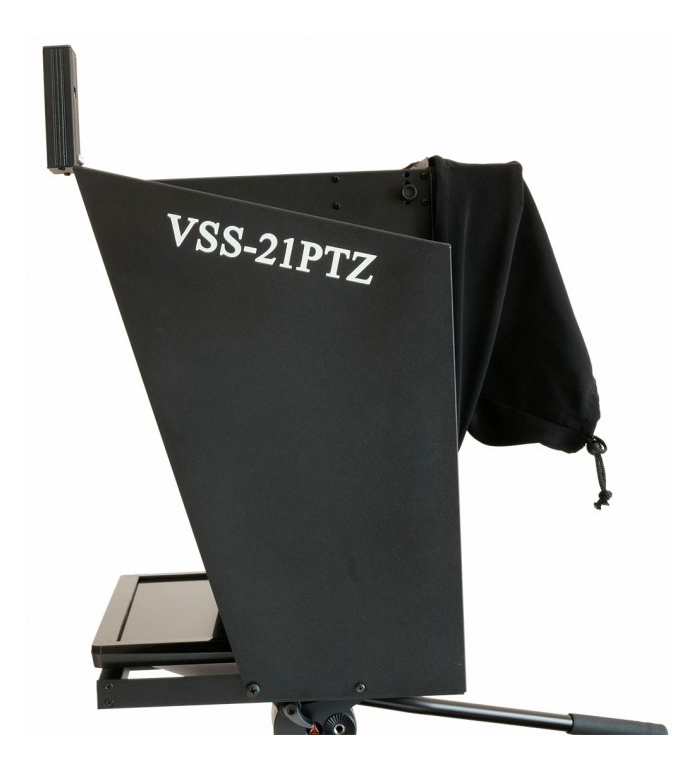

Иллюстрация справа показывает наклон такого телесуфлера. Даже небольшое смещение высокого центра тяжести относительно вертикальной оси приводит к появлению значительного опрокидывающего момента, который не сможет компенсировать система контрбаланса головки штатива. Фиксация телесуфлера в положении наклона производится зажимом стопора штативной головки, что под действием постоянной нагрузки приведет к преждевременному выходу из строя фрикционов головки. Кроме этого, есть вероятность срыва и опрокидывания самого телесуфлера с видеокамерой. В этом плане особенно угрожающе выглядит телесуфлер для PTZ камеры. Понятно, что рабочее положение роботизированной камеры горизонтальное, но при этом случайный незначительный наклон такой конструкции без фиксации может быть опасным.

Подобная конструкция телесуфлеров принципиально не может обеспечить состояние равновесия при штатных наклонах вперед-назад. Заверения производителя, что "наши телесуфлеры балансируются без противовесов" не соответствует действительности - такие телесуфлеры не балансируются вообще.

Профессиональные накамерные телесуфлеры с низким центром тяжести

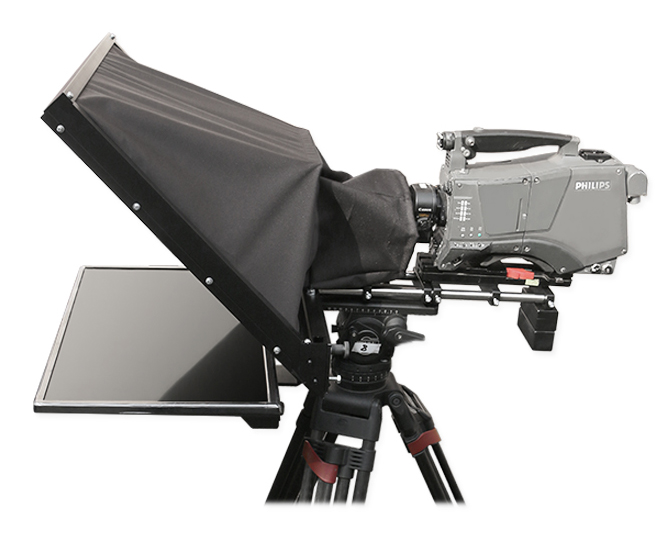

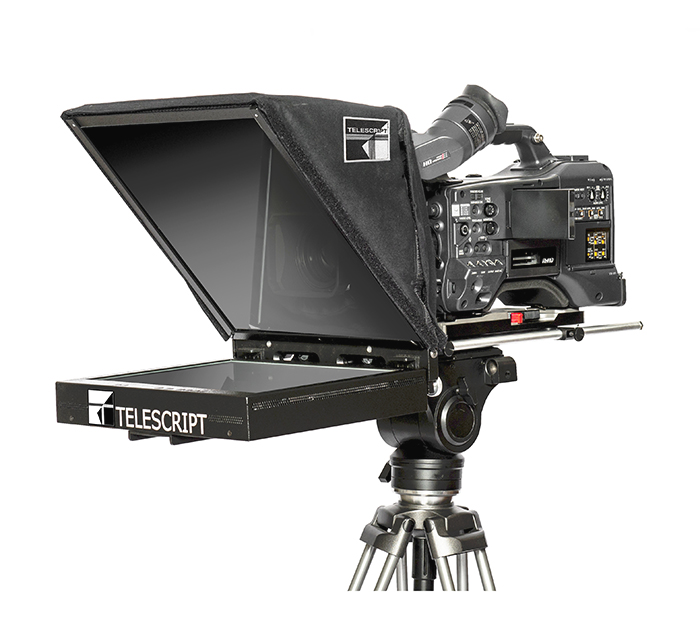

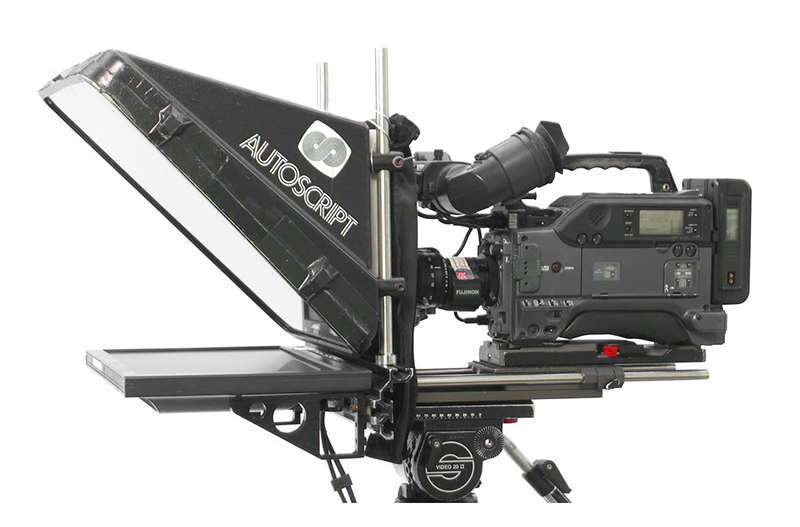

В этих телесуфлерах предусмотрена регулировка положения видеокамеры, зеркала и монитора. Для балансировки используется противовес, установленный на направляющих стержнях сзади и образующий рычаг, эффективно компенсирующий вес монитора и зеркала спереди. Конструкция блока противовесов и низко расположенный монитор дополнительно понижают общий центр тяжести, что дает возможность наклонять телесуфлер с сохранением равновесия в любом положении и использовать менее грузоподъемные штативные головки.

Для примера, для разных телесуфлеров с высоким (180мм) и низким (60мм) центрами тяжести и при одинаковом весе с камерой 15 кг:

первый суфлер из-за высокого центра тяжести не рекомендуется устанавливать на штативную головку Vision 10AS и при любых незначительных наклонах возникает угроза опрокидывания и необходима жесткая фиксация штативной головки;

второй телесуфлер с низким центром тяжести благодаря дополнительному противовесу всего в 1,5 кг обеспечивает правильную балансировку и комфортное вертикальное панаромирование при наклонах до 40 градусов - система контрбаланса штативной головки Vision 10AS эффективно компенсирует опрокидывающий момент низкого центра тяжести.

"Удобство работы оператора с телесуфлером, возможность использовать разные ракурсы и разные точки съемки во время прямых эфиров - это и есть элементы профессионализма, которые хорошо видны и непосредственно влияют на художественное качество телепередачи."

Несущая платформа профессиональных накамерных телесуфлеров

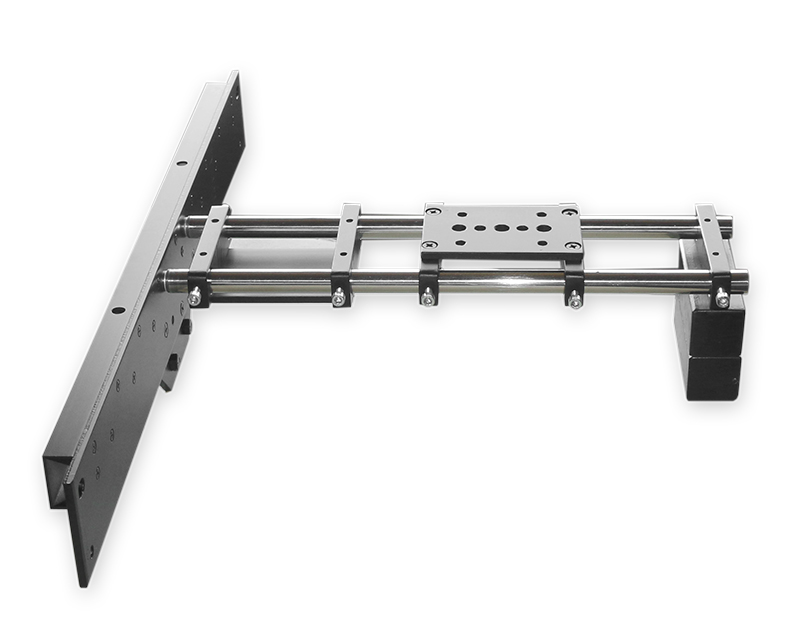

На рисунке показана несущая платформа телесуфлеров SUFPRO серии LCD (NP28, NP19 и LCD17). Видеокамера устанавливается на верхнюю подвижную каретку, которая перемещается по направляющим стержням и обеспечивает регулировку положения камеры относительно зеркала. Спереди к направляющим стержням крепится поперечная планка, на которую монтируются зеркало с светоотражающим тубусом и монитор. С противоположной стороны зеркало, монитор и видеокамера балансируются подвижным блоком противовесов, который можно утяжелять дополнительными грузами. Телесуфлер устанавливается на нижнюю штативную платформу, которая обеспечивает регулировку горизонтального положения всей конструкции относительно штатива.

Несущая платформа при большой грузоподъемности имеет малый вес, на такой платформе весь телесуфлер легко собирается и устанавливается без инструментов одним человеком в течении нескольких минут. Благодаря наличию оперативных регулировок и подвижной системе противовесов, телесуфлер идеально балансируется на штативе с любыми студийными/ТЖК/DSLR/PTZ камерами.
